SCADA Studio

SCADA Studio — программный продукт, представляющий собой единую платформу для проектирования и наладки систем автоматизации различной сложности: от системы телемеханики комплектной трансформаторной подстанции до системы диспетчерского управления энергорайона. Работает на базе международных стандартов МЭК 61850, МЭК 61970, МЭК 61131.

Система автоматизированного проектирования SCADA Studio внесена в единый реестр российских программ для электронных вычислительных машин и баз данных Министерства цифрового развития, связи и массовых коммуникаций Российской Федерации.

Подробнее

Модификации SCADA Studio

В зависимости от состава модулей SCADA Studio поставляется в следующих модификациях:

1. САПР SCADA Studio — Конфигуратор ПТК NPT Expert — единая среда параметрирования всех уровней ПТК (контроллеры, СКСУ, SCADA, CIM)
2. САПР SCADA Studio — Конфигуратор контроллера NPT — система параметрирования контроллеров NPT
3. САПР SCADA Studio — Конфигуратор SCL/CIM — система параметрирования в стандартах МЭК 61850-6 (SCL) и МЭК 61968/61970 (CIM)
4. САПР SCADA Studio — Симулятор устройств — система параметрирования для симулятора устройств, работающих по стандарту МЭК 61850

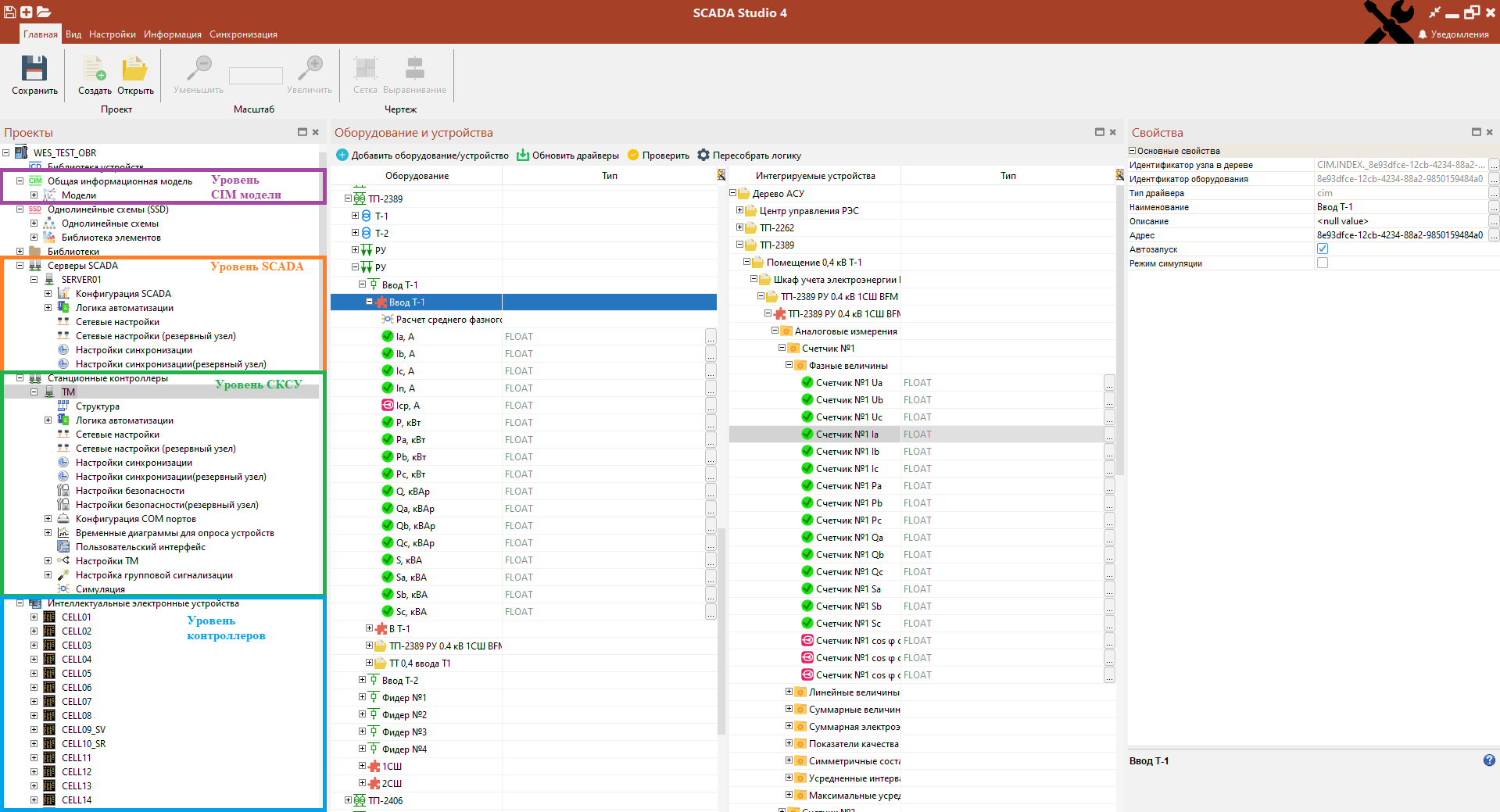

САПР SCADA Studio — Конфигуратор ПТК NPT Expert

Единая среда параметрирования всех уровней ПТК NPT Expert: контроллеры, СКСУ, SCADA и CIM.

Преимущества конфигуратора ПТК NPT Expert

• Единая среда проектирования для всех уровней ПТК — от контроллеров до SCADA и CIM
• Проверка настроек на локальной версии SCADA до отправки на сервер
• Сокращение сроков конфигурирования и наладки систем автоматизации
• Поддержка SCL/CIM модели
• Полностью отечественная разработка

Основные функции конфигуратора ПТК NPT Expert

• Настройка проекта SCADA (SCADA NPT Expert)
• Настройки станционного контроллера связи и управления (СКСУ)
• Настройки контроллеров присоединения и других устройств
• Параметрирование контроллеров NPT: NPT BAY, NPT RTU, Compact RTU, Compact RTU Pro, NPT MU, NPT RPA
• Настройка логической обработки данных с поддержкой всех языков стандарта МЭК 61131-3 (ST, SFC, FBD, LD, IL)
• Автоматическая привязка сигналов к первичному оборудованию с использованием импорта данных из файла конфигурации SCL
• Работа с моделью сети CIM (МЭК 61968/61970) для расчётных задач SCADA NPT Expert Plus
• Настройка опроса устройств с помощью библиотек, формируемых из файлов конфигурации, выгруженных с устройств (для МЭК 61850 — файл CID в соответствии с МЭК 61850-6 (SCL))
• Настройка технологических библиотек с помощью импорта параметров первичного оборудования, описанных в паспортах оборудования на базе CIM-модели
• Проверка логических блоков продвинутым отладчиком: формирование сценариев изменения входных переменных для контроля значений на выходе алгоритма
• Автоматическое формирование расшифровок ОБР на уровне SCADA по данным алгоритмов, настроенных на уровне контроллеров присоединения

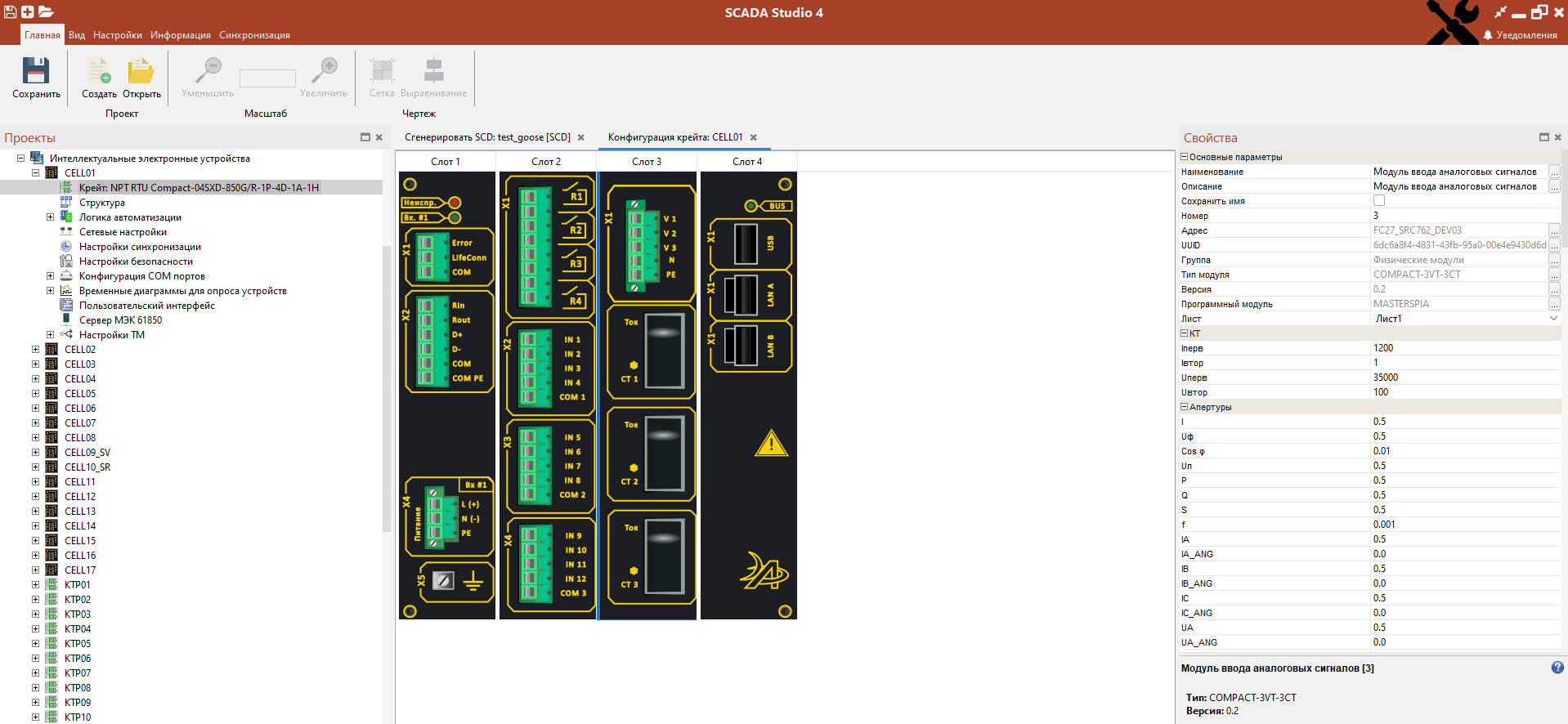

САПР SCADA Studio — Конфигуратор контроллера NPT

Система параметрирования контроллеров NPT. Обеспечивает конфигурирование и программирование устройств нижнего и среднего уровней АСУ ТП.

Преимущества конфигуратора контроллера NPT

• Единая среда для всей линейки контроллеров NPT
• Единый инструмент для настройки аппаратной части контроллера и его функций (РЗА, АСУ, ТМ)
• Поддержка различных профилей стандарта МЭК 61850, в том числе корпоративного профиля МЭК 61850 ПАО «Россети» в актуальной редакции
• Поддержка всех языков стандарта МЭК 61131-3
• Информативный графический интерфейс с отображением внешнего вида модулей в составе контроллера NPT
• Полностью отечественная разработка

Основные функции конфигуратора контроллера NPT

• Параметрирование контроллеров NPT: NPT BAY, NPT RTU, Compact RTU, Compact RTU Pro, NPT MU, NPT RPA
• Настройка опроса устройств с помощью файлов конфигурации, выгруженных с устройств (для МЭК 61850 — файл CID)
• Автоматическое формирование конфигурации контроллера с помощью импорта CID/SCD файла
• Настройка информационного обмена по промышленным протоколам между устройствами NPT, а также NPT и сторонними устройствами — с помощью удобного графического интерфейса (например, для протокола МЭК 61850-8-1 GOOSE)
• Программирование логической обработки данных в соответствии со стандартом МЭК 61131-3
• Отладка логических блоков с помощью продвинутого отладчика
• Настройка функций РЗА (матрица ранжирования, функциональные блоки) для контроллера NPT RPA
• Настройка пользовательского интерфейса (мнемосхем) для web-интерфейса или панели отображения контроллера NPT
• Экспорт файла конфигурации контроллера в соответствии с МЭК 61850 на разных этапах проектирования: ICD или CID файла

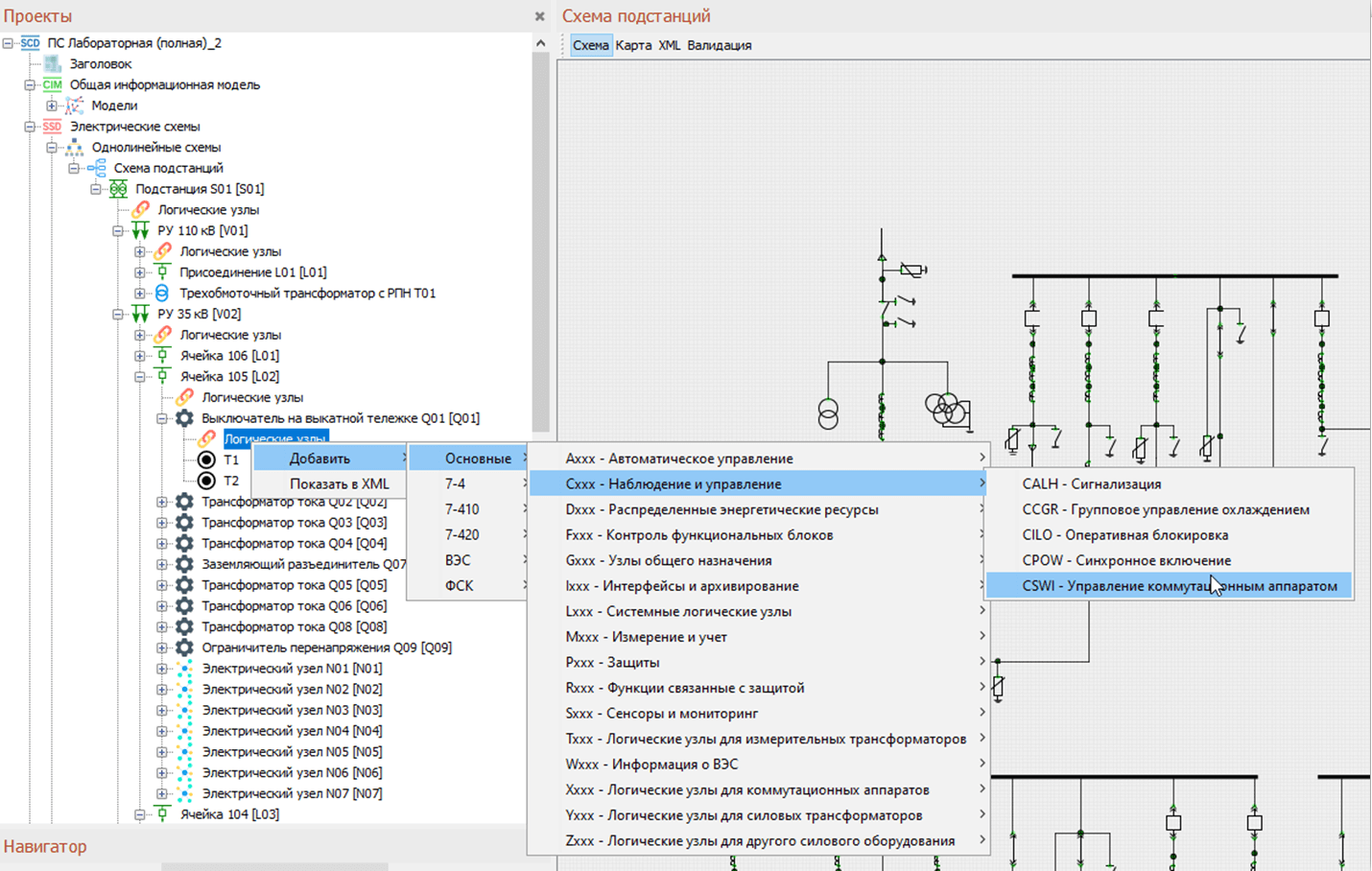

САПР SCADA Studio — Конфигуратор SCL/CIM

Системный конфигуратор для формирования конфигурационных файлов по стандартам МЭК 61850-6 (SCL) и МЭК 61968/61970 (CIM). Включает редактор файла конфигурации SCL для автоматизированного проектирования коммуникационных сетей и систем подстанций.

Преимущества конфигуратора SCL/CIM

• Автоматизированное создание проектов для всей подстанции с использованием системной спецификации, конфигураций ИЭУ и их взаимных коммуникаций, описанных на языке SCL согласно МЭК 61850-6 (SSD, SCD файлов); используется как инструмент создания системной конфигурации ПС (System Configuration Tool, системный конфигуратор)
• Графический редактор схемы подстанции
• Настраиваемый под различные профили набор логических узлов, в том числе под корпоративный профиль МЭК 61850 ПАО «Россети» в актуальной редакции
• Автоматизация привязки сигналов (SCL) к параметрам оборудования (CIM)
• Поддержка российских и международных стандартов в части CIM и МЭК 61850
• Полностью отечественная разработка

Основные функции конфигуратора SCL/CIM

• Автоматизированное проектирование коммуникационных сетей и систем подстанций с использованием языка SCL в соответствии со стандартом МЭК 61850-6
• Создание и редактирование файлов конфигурации (CID) с помощью встроенного редактора SCL
• Поддержка стандартных логических узлов МЭК 61850, а также добавление узлов, соответствующих корпоративному профилю заказчика
• Автоматический импорт данных из файла конфигурации SCL и привязка сигналов к первичному оборудованию
• Автоматизированное сопоставление объектов МЭК 61850 и общей информационной модели CIM

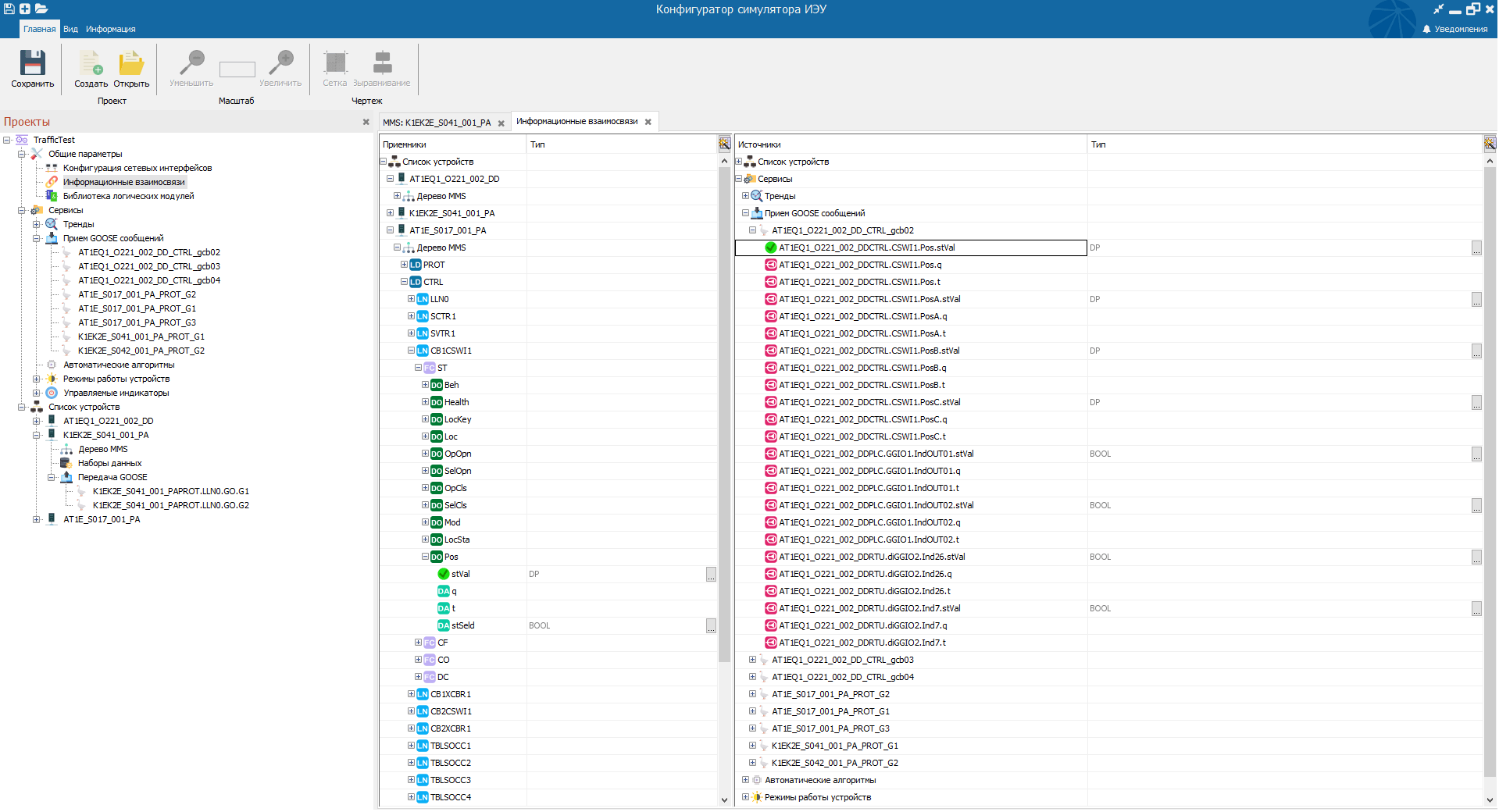

САПР SCADA Studio — Симулятор устройств

Система параметрирования для симулятора устройств, работающих по стандарту МЭК 61850. Позволяет моделировать работу интеллектуальных электронных устройств без подключения реального оборудования.

Преимущества симулятора устройств

• Тестирование систем автоматизации без подключения реального оборудования
• Поддержка различных профилей МЭК 61850, в том числе корпоративного профиля МЭК 61850 ПАО «Россети» в актуальной редакции
• Инструмент логической обработки данных для симуляции логики работы устройства
• Изменение значений аналоговых и дискретных сигналов симулируемых устройств по настроенным трендам
• Имитация неограниченного количества сигналов и событий, в том числе в режиме «шторм»
• Совместная работа с остальными модификациями SCADA Studio
• Полностью отечественная разработка

Основные функции симулятора устройств

• Параметрирование виртуальных устройств, работающих по стандарту МЭК 61850
• Моделирование работы устройств и информационного обмена для тестирования систем автоматизации
• Симуляция различных вариантов работы устройства в зависимости от принимаемых данных
• Настройка последовательности изменения аналоговых и дискретных данных, передаваемых симулятором устройства
• Настройка алгоритмов для симуляции логики работы устройства
• Настройка режимов работы симулируемых устройств с возможностью их изменения в процессе симуляции
• Валидация файла конфигурации подстанции (SCD)
