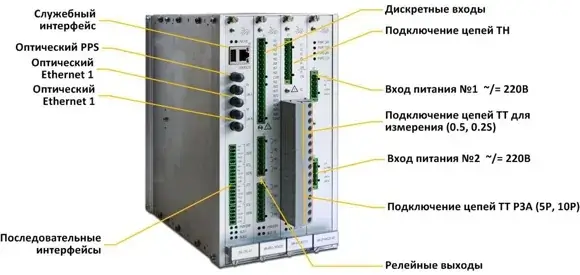

NPT RPA

Преимущества

Три устройства в одном:измерительный преобразователь, устройство сопряжения с объектом, терминал релейной защиты и автоматики;

Модульное исполнение:возможность замены отдельных модулей (в том числе в «горячем режиме»), меньший объем ЗИП на объекте;

Глубокая диагностика:диагностика модулей, каналов управления, внутренних связей, каналов передачи данных и др.;

Современные коммуникационные возможности:поддержка протоколов МЭК 61850, МЭК 60870-5-101/104 для обмена данными, поддержка интеграции других устройств;

Надежная многопроцессорная архитектура:коммуникационный процессор, процессор ввода/вывода дискретных сигналов, алгоритмический процессор.

Функции защиты

Направленная или ненаправленная токовая отсечка (ТО) от междуфазных коротких замыканий;
Направленная или ненаправленная четырёхступенчатая максимальная токовая защита (МТЗ) от междуфазных коротких замыканий;
МТЗ предназначена для защиты от междуфазных коротких замыканий и перегрузки защищаемого присоединения. Ступени имеют независимую или зависимую (инверсную, сильно инверсную, чрезвычайно инверсную) времятоковую характеристику. Возможно использовать МТЗ совместно с пусковым органом по напряжению;
Направленная или ненаправленная токовая отсечка (ТО) от коротких замыканий на землю в сетях с заземленной нейтралью;
Направленная или ненаправленная четырёхступенчатая токовая защита нулевой последовательности (ТЗНП) от коротких замыканий на землю в сетях с заземленной нейтралью;
Логическая защита шин.
ЛЗШ предназначена для ускорения действия МТЗ ввода при коротком замыкании на шинах присоединения. Подключение цепей логической защиты шин может быть выполнено параллельным или последовательным соединением;
Автоматический ввод ускорения любых ступеней МТЗ и ТЗНП при включении выключателя;
Блокировка МТЗ и ТЗНП при бросках тока намагничивания;
Защита от обрыва фазы и несимметрии нагрузки (ЗОФ).
ЗОФ выполняется с контролем соотношения токов прямой и обратной последовательностей;
Защита по току обратной последовательности с независимой или зависимой времятоковой характеристикой;
Защита от однофазных замыканий на землю (ОЗЗ) по сумме высших гармоник;
Защита от однофазных замыканий на землю (ОЗЗ) по току основной частоты;
Защита от однофазных замыканий на землю по напряжению 3U0 или Un;
Защита от однофазных перемежающихся замыканий на землю;
Защита от дуговых замыканий.
Реализована логика отключения с контролем протекания тока повреждения и применением внешних датчиков дуги;
Защита от снижения/повышения напряжения;
Защита от снижения/повышения частоты;
Защита при пуске двигателя.
Функция контролирует затяжные пуски асинхронных двигателей;
Защита от заклинивания ротора;
Защита по скорости изменения частоты;
Формирование сигнала УРОВ при отказах контролируемого выключателя.
Устройство обеспечивает формирование выходного сигнала на отключение смежного выключателя при срабатывании защиты и отказе контролируемого выключателя;
Контроль исправности цепей напряжения (КЦН);
Контроль цепей ТТ;
Контроль износа выключателя.

Функции автоматики

•Функции автоматики управления выключателем (АУВ);

•Одно- или двукратное АПВ;

•Автоматическое включение резервного питания (АВР) с функцией восстановления нормального режима (ВНР);

•Операции отключения и включения выключателя по внешним командам с защитой от многократных включений;

•Возможность подключения внешних защит (например, газовой);

•Исполнение внешних сигналов (например, АЧР, ЧАПВ, САОН и пр.);

•Возможность реализовать АЧР и ЧАПВ с применением защитных функций от снижения частоты;

•Контроль уровня активной и реактивной мощности.

Функции регистратора аварийных событий

Возможности пуска по заданным условиям:

U_A, U_B, U_C;
U₁, U₂, 3U₀;
I_A, I_B, I_C;
I₁, I₂, 3I₀;
f;
дискретный сигнал;
ручной (программный);
внутренний логический.

Ведение журнала событий.

Дополнительные функции РЗА

•Быстрая свободно программируемая логика (не более 5 мс на выполнение одного алгоритма);

•Наличие быстродействующих гибких функций по току, напряжению, мощности и частоте (по повышению или понижению параметра относительно заданной уставки с программно-задаваемым гистерезисом)

•Дистанционное задание или изменение внутренней конфигурации (ввод/вывод защит и автоматики, изменение заранее созданных конфигураций автоматики, выбор защитных характеристик и т.д.);

•Дистанционный ввод и энергонезависимое хранение уставок защит и созданных конфигураций автоматики;

•Блокировка всех выходов при неисправности устройства для исключения ложных срабатываний.

Функции АСУ ТП и ТМ

Ввод информации телеизмерения текущих значений тока и напряжения;
Ввод информации телесигнализации о состоянии дискретных сигналов с регистрацией событий с точностью не хуже 1 мс;
Вывод команд телеуправления;
Прием и передача данных по протоколу МЭК 61850-8-1 (GOOSE);
Интеграция микропроцессорных устройств через RS 422/485, Ethernet (МЭК 61850-8-1 (MMS), МЭК 60870-5-101/103/104, Modbus);
Локальная архивация и буферирование данных о событиях;
Расчет режимных параметров и интегральных значений по данным о текущих значениях тока и напряжения;
Технический учет электрической энергии;
Выполнение алгоритмов свободно программируемой логики;
Выполнение алгоритмов блокировки и разрешения управления коммутационными аппаратами (вывод управления, перевод управления в режимы «местное» и «дистанционное», контроль исполнения команд);
Выполнение алгоритмов оперативной блокировки разъединителей (ОБР);
Предварительная обработка получаемой информации, буферирование и передача на сервер SCADA и/или в СКСУ по сети Ethernet с использованием протоколов TCP/IP МЭК 61850-8-1 (MMS), МЭК 60870-5-104;
Передача информации в диспетчерские пункты по сети Ethernet с использованием протокола TCP/IP МЭК 60870-5-104 или по RS 422/485 с использованием протокола МЭК 60870-5-101;
Синхронизация с единым астрономическим временем по протоколам NTP, SNTP, PTP, NMEA или TSIP с точностью привязки не хуже ± 0,5 мс;
Возможность управления присоединением при наличии передней панели.

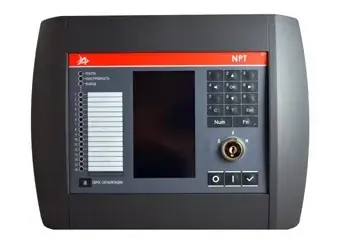

Выносная панель управления (ВПУ)

ВПУ обеспечивает локальную визуализацию состояния работы оборудования присоединения, управление коммутационными аппаратами, ввод/вывод из работы блокировки, буфер событий, логику оперативных блокировок.

Человеко-машинный интерфейс контроллера присоединения полностью русифицирован. Отдельной наладки ВПУ не требует.

ВПУ может подключаться к контроллерам NPT RTU и Compact RTU.
