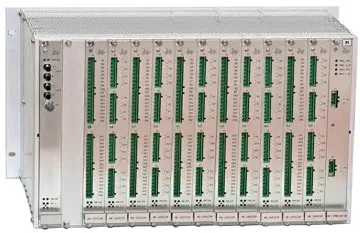

NPT RTU

Контроллеры NPT RTU служат для построения централизованных систем АСУ ТП и ССПИ

Основные особенности данного устройства заключаются в возможности обработки большого объема дискретной информации и возможности резервирования каналов ввода-вывода.

Функции устройства:

  • сбор аналоговых и дискретных сигналов
  • выдача команд управления и реализация функции оперативной блокировки разъединителей
  • сбор и предварительная обработка информации с МП РЗА, многофункциональных измерительных устройств и других микропроцессорных устройств

Объем контролируемой информации:

  • до 256 дискретных сигналов;
  • до 128 команд управления;
  • 96 нормированных аналоговых сигналов (-10-10В, 4-20мА и др.);
  • до 4 модулей прямого ввода ТТ/ТН (каждый модуль до 5 каналов напряжения и до 8 каналов тока).

Преимущества NPT RTU

•возможность использования NPT RTU в качестве контроллера подстанции (ПС 10-110 кВ);
•возможность сбора и обработки большого количества информации одним устройством, что позволяет сократить количество оборудования на энергообъекте;
•гибкость конфигурации;
•надежность опроса дискретных входов (входное сопротивление менее 120 кОм, прогрузочный импульс 20 мА в течение 10 мс);
•совместимость с современными устройствами контроля изоляции (Bender и т.п.);
•использование в схеме управления реле с контролем включения и с жесткой логикой по функции активации.

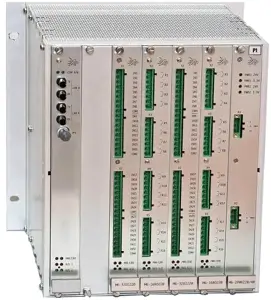

NPT microRTU

Контроллер NPT microRTU может применяться как в качестве компактного устройства телемеханики, так и выносного УСО (DMU) при создании «Цифровой подстанции».

Контроллеры NPT microRTU могут устанавливаться на распределительном устройстве, в непосредственной близости от коммутационных аппаратов, что сокращает протяженность кабельных связей на подстанции, в отсеке комплектного распределительного устройства (КРУ) или в других конструктивах.

Преимущества NPT microRTU:

  • контроллер NPT microRTU может устанавливаться в стойку уличного исполнения со степенью защиты IP54;
  • модули, предназначенные для работы в контроллере NPT microRTU, имеют специальное влагозащитное покрытие;
  • в связи с тем, что при реализации технологии «Цифровая подстанция» контроллер NPT microRTU выполняет роль контроллера полевого уровня для устройств РЗА и ПА, он может поставляться в дублированном варианте.

Передача данных от NPT microRTU осуществляется по оптоволоконной связи, являющейся частью шины процесса, по протоколуМЭК 61850-8-1 (GOOSE). Передача команд управления на контроллеры NPT microRTU также осуществляется с использованием протокола МЭК 61850-8-1 (GOOSE).

Использование контроллера NPT microRTU и RTU также рекомендуется при создании традиционных систем телемеханики и АСУ ТП в регионах с неблагоприятными климатическими условиями для сбора информации и управления силовым оборудованием с возможностью установки, как на открытых распределительных устройствах, так и в неотапливаемых помещениях. Передача информации на верхний уровень в этом случае может осуществляться как при помощи современных протоколов стандарта МЭК 61850 (MMS и GOOSE), так и посредством традиционных протоколов телемеханики МЭК 60870-5-101(104). Малогабаритное исполнение устройства обеспечивает гибкие возможности монтажа контроллера и позволяет, при необходимости, устанавливать оборудование в существующие панели или ячейки РУ.

Функции, выполняемые контроллером NPT microRTU:

  • ввод данных о положении коммутационных аппаратов одного присоединения 110 кВ и выше, передача их на КП АСУ ТП, РЗА и ПА c помощью GOOSE-сообщений (МЭК 61850-8-1);
  • ввод дополнительных сигналов контроля коммутационных аппаратов и другого первичного оборудования и передача их контроллерам АСУ ТП c помощью GOOSE-сообщений (МЭК 61850-8-1);
  • исполнение команд управления, передаваемых контроллерами присоединения, терминалами РЗА и ПА с помощью GOOSE-сообщений (в том числе управление КА);
  • самодиагностика устройства каждого модуля и передача данных в SCADA по протоколу MMS (МЭК 61850-8-1);

В случае применения как компактного устройства телемеханики дополнительно реализуются следующие функции:

  • сбор информации о текущих аналоговых значениях параметров прямого измерения (ТТ, ТН);
  • вычисление параметров режима по сигналам от ТТ и ТН;
  • оперативная блокировка коммутационных аппаратов;
  • телеуправление двухпозиционными объектами (ТУ) с предварительной выборкой объекта управления и защитой от ложных срабатываний.

Синхронизация времени в контроллерах NPT RTU и NPT microRTU осуществляется по информационному каналу и по сигналу PPS от GPS-приёмника. Точность привязки событий к астрономическому времени составляет 1 мс.
