Шкафное оборудование

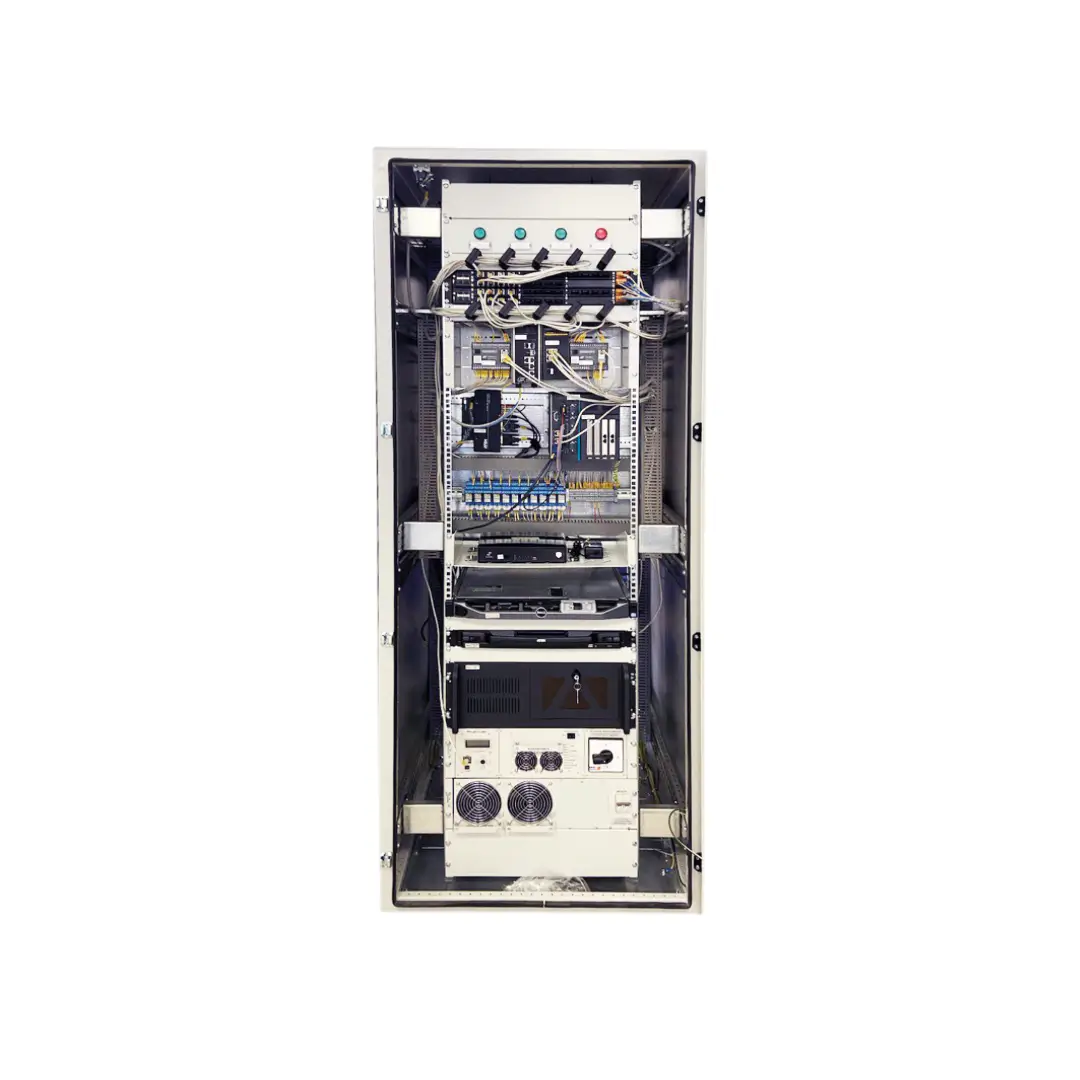

Шкафы серверного оборудования (ШСО)

Функционал шкафа представлен следующим оборудованием:

сервер SCADA. Выполняет сбор и централизованную обработку информации, архивирование и выдачу её на рабочие места операторов для предоставления пользователям системы;
сервер ТМ. Выполняет сбор телемеханической информации (ТС, ТИ, АПТС) о состоянии и режимных параметрах объекта управления, дополнительную логическую обработку информации, архивирование и выдачу ее в каналообразующую аппаратуру, в случае ДУ из ДЦ обеспечивает прием и арбитраж команд ДУ;
сервер ССАС. Служит для сбора сигналов диагностики и осциллограмм системы автоматической диагностики и повышения эффективности обслуживания устройств РЗА, АСУ ТП и средств измерения ПС;
устройства ПДС. Контролируют состояние автоматических выключателей, контактов неисправностей устройств. Так же ПДС используется для передачи сигнала предупредительной и аварийной сигнализации в ГГС ПС, ЦС ПС и УСО, а также для отключения сигнала ГГС с АРМ ОП;
система гарантированного питания средств подстанционного уровня;
сетевое оборудование;
АРМ.

габаритные размеры шкафа 800×1000×2200 мм (ШхГхВ, включая цоколь 200 мм)Для небольших объектов возможно размещение полукомплектов в едином конструктиве

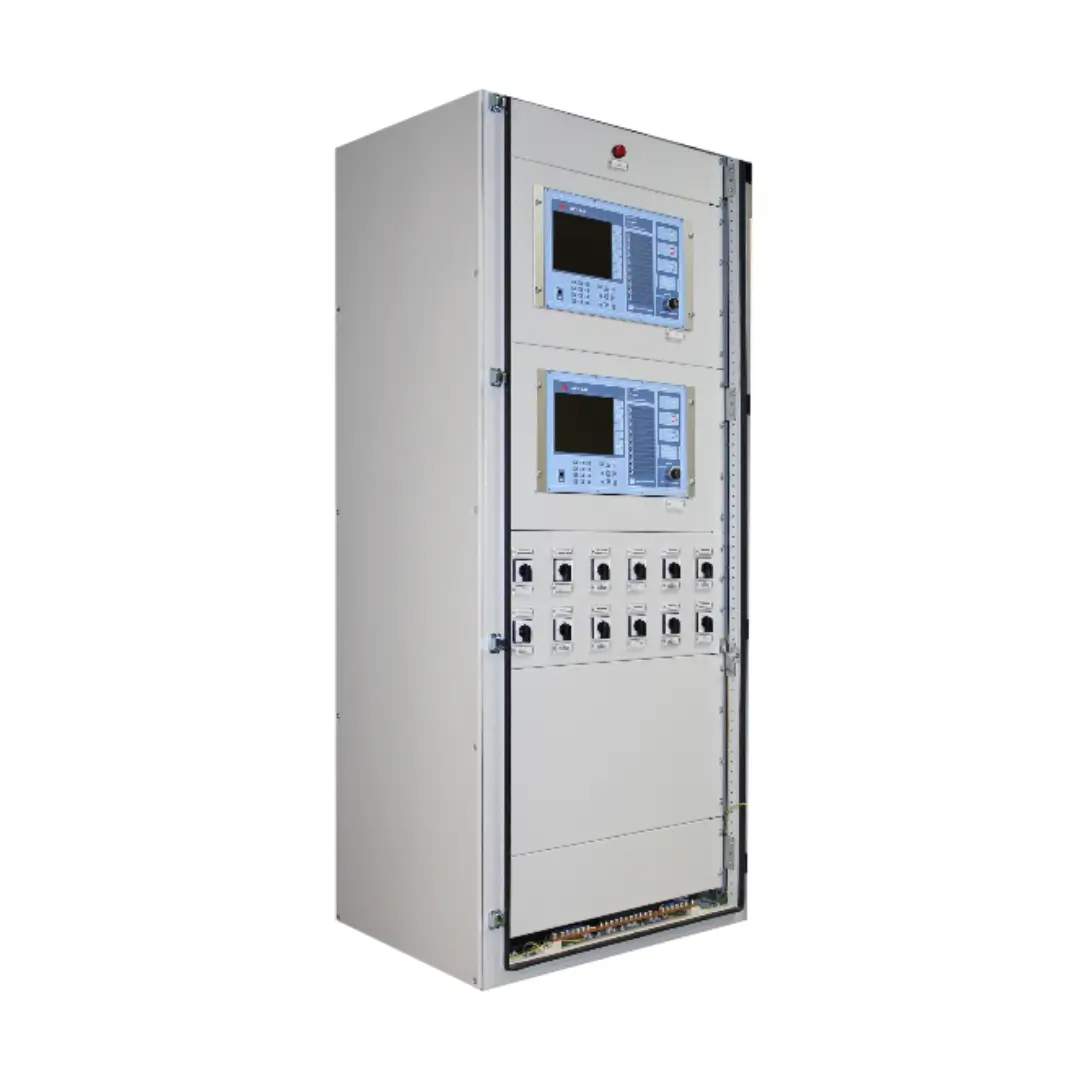

Шкаф контроллеров присоединения (ШКП) для II и III архитектуры построения АСУ ТП

Функциональное назначение:

обмен информацией со шкафами преобразователей дискретных сигналов (ШПДС), с МП устройствами уровня присоединения
реализация алгоритмов ОБР и передача информации на подстанционный уровень
представление информации персоналу (отображение мнемосхем присоединений на панелях управления с возможностью управления)

Состав:

Дублированные контроллеры присоединения NPT BAY — основной и резервный (с одинаковым составом модулей и функциями).

Габаритные размеры шкафа 800х600х2200 мм (ШхГхВ, включая цоколь 200 мм)

Шкаф контроллеров присоединения (ШКП) для I архитектуры построения АСУ ТП

Функциональное назначение:

сбор аналоговой и дискретной информации о состоянии оборудования одного или нескольких присоединений (в зависимости от класса напряжения)
реализация алгоритмов ОБР
реализация команд ДУ и передача информации на подстанционный уровень
представление информации персоналу (отображение мнемосхем присоединений на панелях управления с возможностью управления)

Состав:

Один или два контроллера присоединения NPT BAY.

Габаритные размеры шкафа 800×600×2200 мм (ШхГхВ, включая цоколь 200 мм)Возможна установка контроллеров для сбора общестанционных сигналов

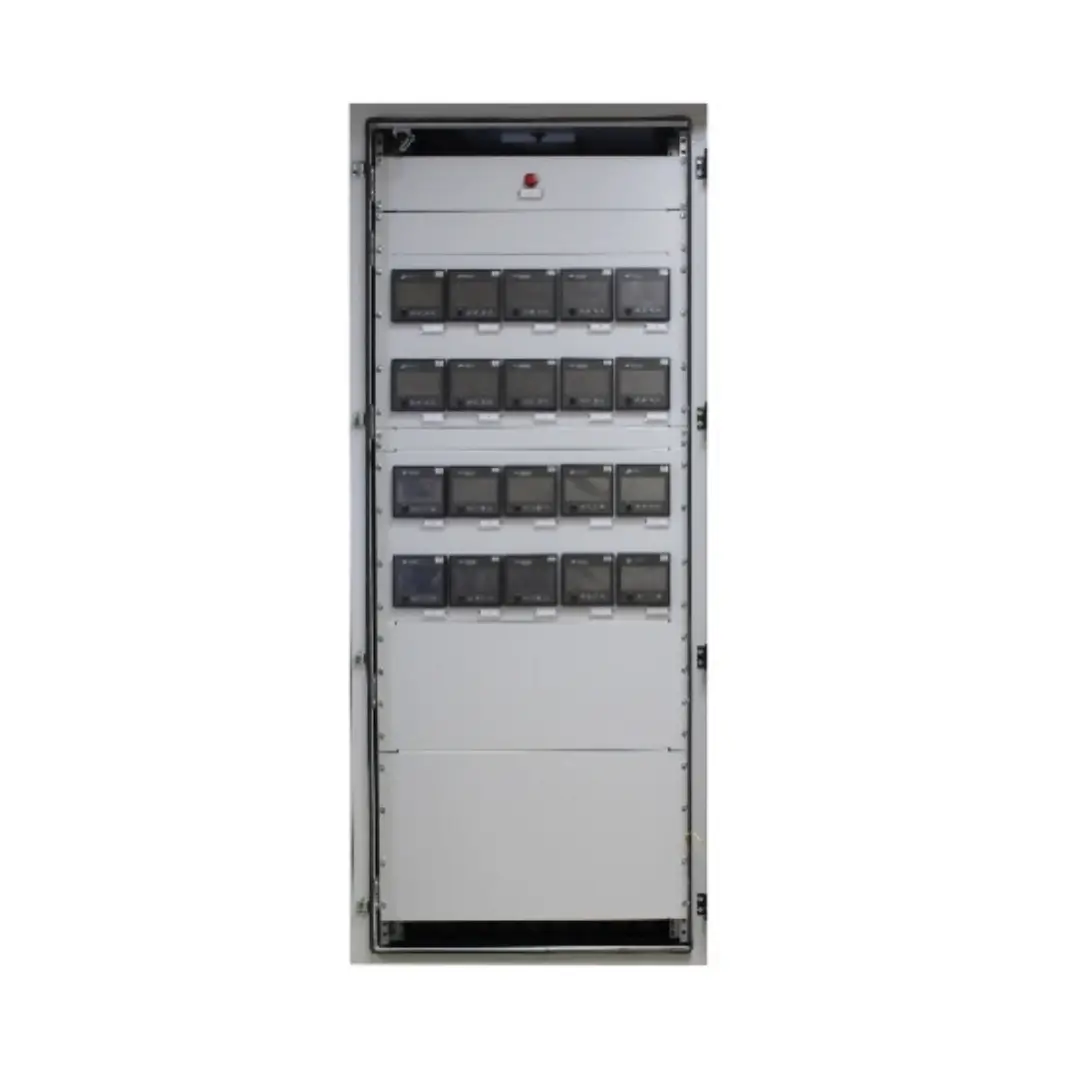

Шкаф измерительных преобразователей (ШИП)

Назначение:

размещение измерительных преобразователей, осуществляющих измерение параметров режима присоединения
измерение показателей качества электрической энергии (если в шкафу установлены соответствующие устройства) в непрерывном режиме

В состав шкафа могут входить до 20 измерительных преобразователей.

Габаритные размеры шкафа 800×600×2200 мм (ШхГхВ, включая цоколь 200 мм)

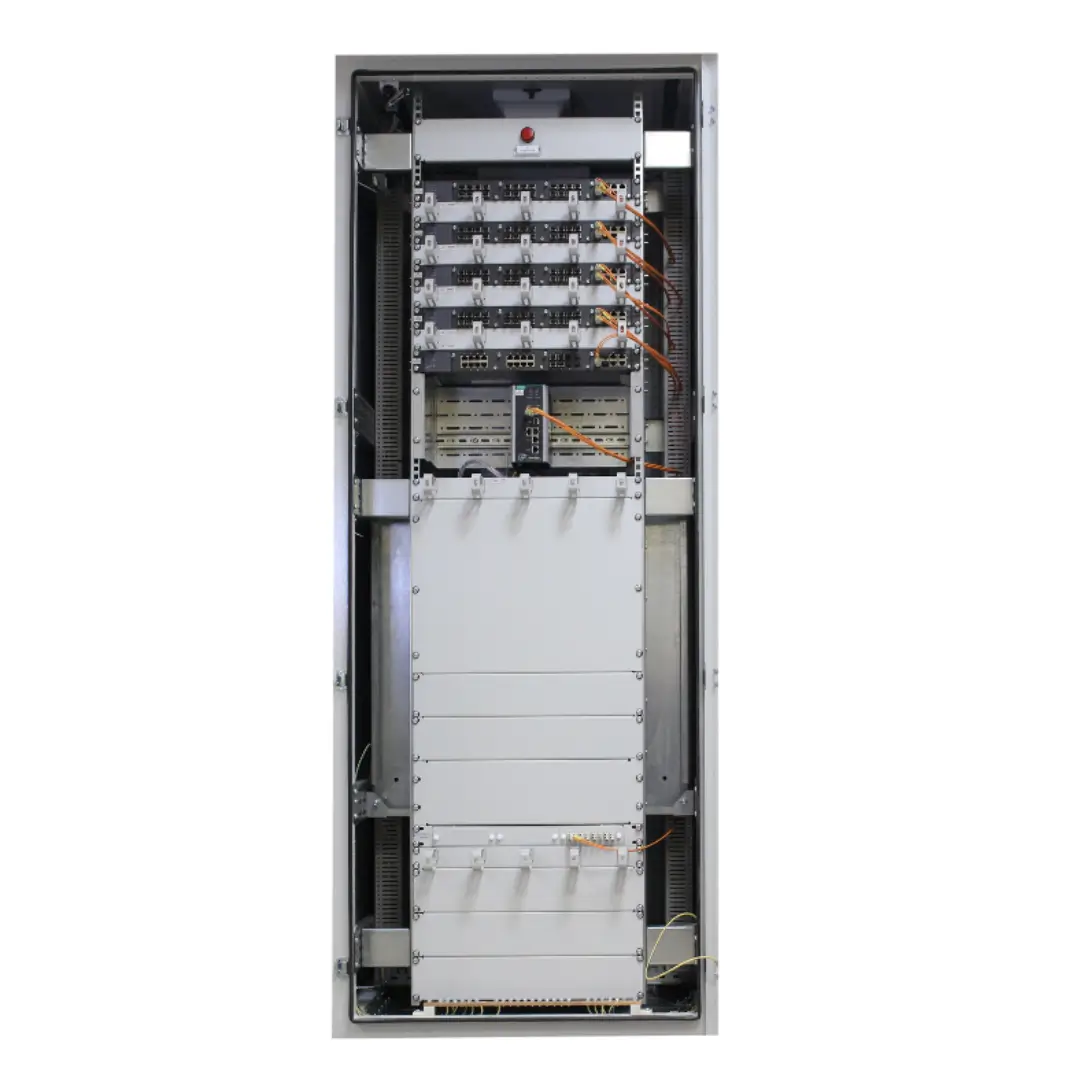

Шкафы сетевой коммутации (ШСК)

Назначение:

обеспечение взаимосвязи между микропроцессорными устройствами подстанции — создание подстанционной ЛВС (шины станции, шины процесса)
обеспечение системы единого времени

В состав ШСК могут входить (в зависимости от кода заказа):

сервер времени и оборудование СОЕВ;
сетевой экран для подключения смежных подсистем;
RedBox подстанционного уровня + коммутатор для связи не PRP сети с сетями PRP А и B;
коммутаторы PRP сети А/сети B (в одном ШСК допускается организация двух сетей – PRP А и PRP B);
оптические кроссы для подключения устройств полевого уровня.

Габаритные размеры шкафа 800×600×2200 мм (ШхГхВ, включая цоколь 200 мм)

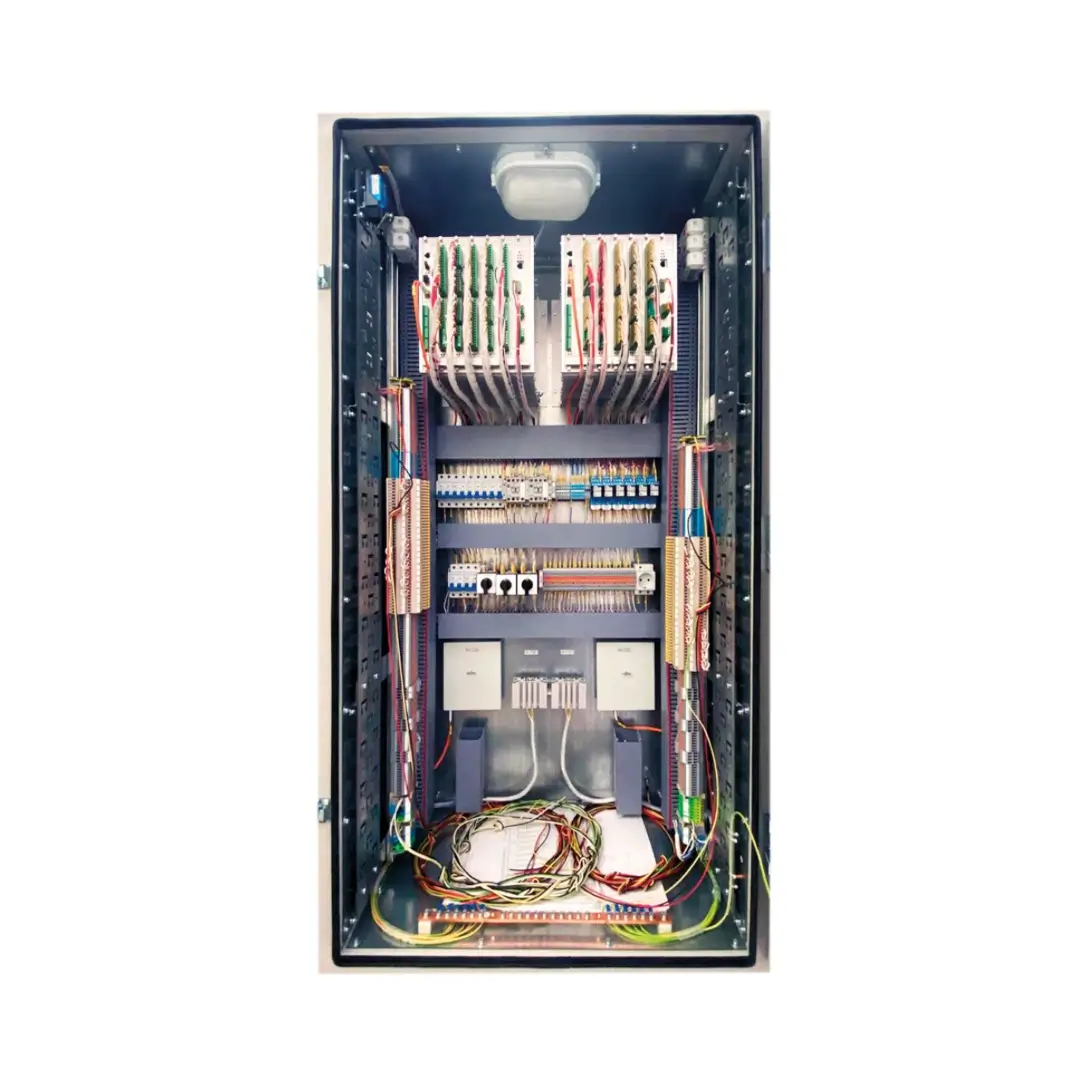

Шкаф преобразователей дискретных сигналов (ШПДС)

Назначение:

сбор дискретных сигналов с первичного оборудования (коммутационное оборудование, маслонаполненное оборудование, ТТ и ТН) и выдача сигналов управления
передача информации в цифровом виде другим устройствам (контроллерам присоединения, устройствам РЗА и т.д.)

Особенности:

Место установки — ОРУ (открытое распределительное устройство), где располагаются шкафы зажимов и шкафы управления первичным оборудованием.;
В состав входят одно или два устройства ПДС (в зависимости от объема и необходимости резервирования собираемых сигналов);
Конструктивное исполнение — корпус для наружной установки с двойными стенками, охлаждением и обогревом.

Габаритные размеры шкафа:

800×500×2000 мм1200×500×2000 мм1400×500×2000 мм(включая шкафной постамент 500 мм)

Шкаф преобразователей аналоговых сигналов (ШПАС)

Назначение:

сбор аналоговых сигналов с традиционных (электрических) трансформаторов тока и напряжения, установленных на подстанциях
передача информации в цифровом виде в шину процесса по протоколу МЭК 61850-9-2

Шкафы выпускаются в двух исполнениях:

ШПАС ТТ — для сбора аналоговых сигналов с измерительных трансформаторов тока. В шкаф устанавливаются два устройства ПАС для резервирования выходных цифровых SV-потоков ;
ШПАС ТН — для сбора аналоговых сигналов с измерительных трансформаторов напряжения. В шкаф устанавливается одно устройство ПАС

Особенности:

ШПАС устанавливается в открытое распределительное устройство (ОРУ) рядом с ТТ или ТН. При необходимости ШПАС может устанавливаться в помещении КРУЭ (КРУ).
Конструктивное исполнение шкафа для установки на ОРУ - корпус для наружной установки с двойными стенками, охлаждением и обогревом.

Габаритные размеры шкафа 800×500×2000 мм (включая шкафной постамент 500 мм)

Шкаф гарантированного электропитания (ШГП)

Является технологически важным компонентом для создания различных Систем: АСУ ТП, СОТИ АССО, АСУ ЭТО, СКУ ЭЧ ОУ, АСУЭ, АСДУ, ТМ, ССПИ, систем связи и других.

Назначение:

обеспечения бесперебойного питания оборудования в режимах наладки и эксплуатации при долгосрочных нештатных перерывах в питающей сети собственных нужд энегообъекта

В состав шкафа, в зависимости от требований и конкретной задачи, могут входить:

инверторные системы;
конверторы;
АВР на переменный ток;
АВР на постоянный ток;
ИБП;
аккумуляторные батареи;
различные вспомогательные системы.

Габаритные размеры шкафа:

600×1000×2200 мм800×1000×2200 мм800×600×2200 мм(включая цоколь 200 мм)
