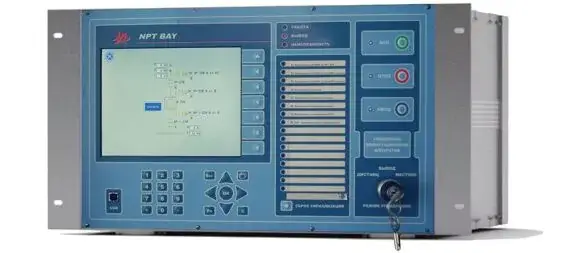

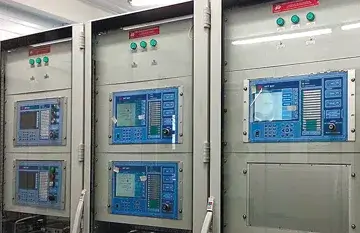

Контроллер присоединения NPT BAY

Контроллер NPT является многофункциональным устройством, которое обеспечивает сбор и обработку аналоговой и дискретной информации о состоянии объекта, а также управление коммутационным оборудованием.

Контроллер NPT применяется как контроллер присоединения (КП), станционный контроллер или устройство связи с объектом (УСО) для построения систем диспетчерского контроля и управления, автоматизированных систем управления технологическими процессами (АСУ ТП) энергообъектов (подстанций различного класса напряжения, электрической части электростанций и др.), систем телемеханики (ТМ), систем сбора и передачи технологической информации (ССПТИ), устройств противоаварийной автоматики и т.п.

Контроллер NPT комплектуется различными модулями, которые должны обеспечивать создание требуемых конфигураций каналов ввода-вывода для реализации конкретных функций и задач.

Назначение устройства:

контроль одного присоединения 330 кВ и выше;
контроль двух присоединений 110-220 кВ;
контроль группы присоединений 6-35 кВ.

Объем контролируемой информации NPT BAY (При использовании традиционных (медных) кабельных соединений):

до 256 дискретных сигналов;
до 128 команд управления;
96 нормированных аналоговых сигналов (-10-10 В, 4-20 мА и др.);
до 4 модулей прямого ввода ТТ/ТН (каждый модуль до 5 каналов напряжения и до 8 каналов тока);
четыре внешних изолированных порта RS485 для интеграции микропроцессорных устройств, не поддерживающих стандарт МЭК 61850 (РЗА, ПА и др.);
для присоединений с большим количеством коммутационных аппаратов возможно подключение дополнительного крейта с модулями ввода-вывода.

Функции:

•контроль положения коммутационных аппаратов

•оперативная блокировка коммутационных аппаратов

•телеуправление двухпозиционными объектами (ТУ) с предварительной выборкой объекта управления и защитой от ложных срабатываний

•резервное управление в случае неисправности или отсутствия верхнего уровня АСУ ТП

•сбор информации о состоянии двухпозиционных (и более) объектов (ТС) с точностью регистрации 1 мс

•фильтрация дребезга ТС

•сбор информации о текущих аналоговых значениях параметров прямого измерения (ТТ, ТН)

•вычисление параметров режима по сигналам от ТТ и ТН

•измерение нормированных аналоговых сигналов (5…5 мА, 0…5 мА, 4…20 мА, 0…20 мА, 0…1 В, 0…5 В, 0…10 В и –10…10 В)

•интеграция устройств МП РЗА, ПА и др. по цифровым протоколам обмена

•непрерывное формирование архива событий

•осциллографирование аварийных процессов

•автоматическая самодиагностика по всем каналам (ТС, ТИИ, ТИТ, ТУ) с отображением информации на элементах индикации устройства и её передачей по информационным каналам

•обмен данными с устройствами верхнего уровня в режиме циклической, спорадической передачи или по запросам с использованием протокола МЭК 61850-8-1 MMS или МЭК 60870-5-104 по двум независимым каналам сети Ethernet

•обеспечение функций резервирования посредством двух портов Ethernet для подключения к ЛВС

Преимущества контроллеров NPT BAY и NPT BAY (9.2)

Модульная и масштабируемая структура контроллера, позволяющая применять его для сбора информации с присоединений любой сложности
Поддержка всех протоколов семейств МЭК 61850, МЭК 60870-5-10х; возможность интеграции сторонних устройств
Удобный свободно настраиваемый графический интерфейс и панель управления
Поддержка свободно программируемой логики на базе стандарта МЭК 61131
полная русификация
