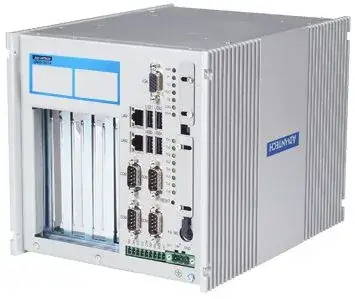

Станционный контроллер связи и управления (СКСУ)

В зависимости от требований Заказчика станционный контроллер связи и управления (СКСУ) может выполнять следующие функции:

  • Концентратора РЗА (в случае необходимости интеграции терминалов МП РЗА не по стандарту МЭК 61850);
  • Сервера телемеханики. В этом случае, СКСУ, кроме обработки полученной от контроллеров присоединения (bay-controllers) информации, осуществляет передачу ТМ информации на верхние уровни системы.

Конструктивные особенности

  • Корпус из толстого алюминия с ребрами охлаждения
  • Рабочий диапазон температур: от -10 до +50 °C
  • 2 входа питания 24 В постоянного тока, к которым подключаются два внешних независимых БП (один питается от 220 В ЩСН, второй от =220 В ОП)
  • 2 интерфейса Ethernet

Подключение устройств и расширение

Для подключения к контроллеру различных устройств (РЗА, РАС/ОМП, ПА и т. д.) в контроллер могут устанавливаться дополнительные платы интерфейсов RS485/422 (максимально 3 платы по 8 портов в каждой).

Диагностика и контроль

  • Встроенные средства диагностики по напряжению питания
  • 4 входных дискретных сигнала для ввода сигналов диагностики от оборудования шкафа

Программное обеспечение

Комплекс программного обеспечения для контроллера связи и управления включает в себяSCADA NPT Expert
