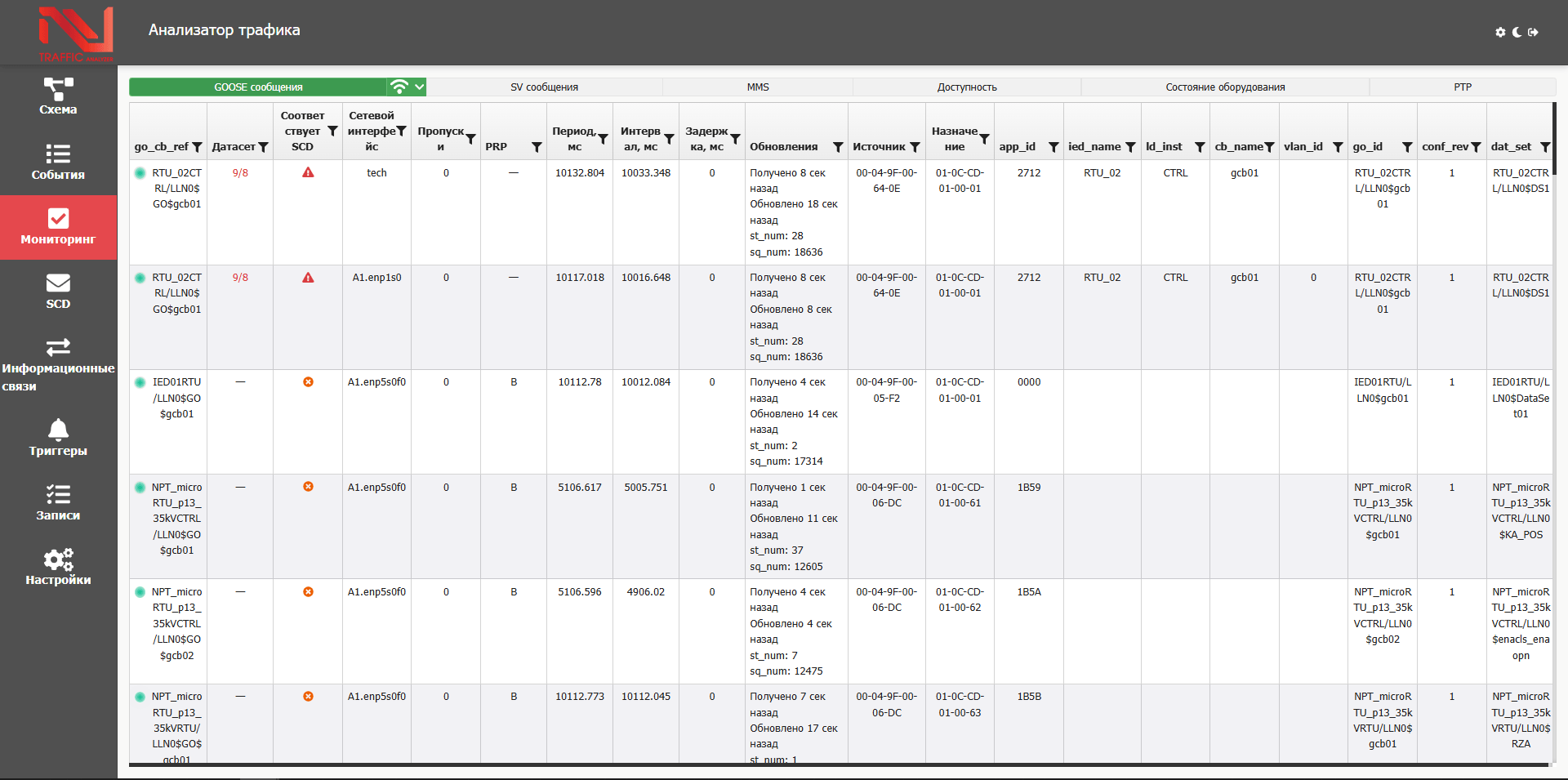

NPT Traffic Analyzer

NPT Traffic Analyzer — программа для проверки характеристик локальной вычислительной сети (ЛВС) электрических подстанций и параметров сообщений, передаваемых по ЛВС, на соответствие файлам настройки и стандарту МЭК 61850. Выполняет функции регистратора событий и анализа сетевого трафика шины станции и шины процесса.

Программа NPT Traffic Analyzer внесена в единый реестр российских программ для электронных вычислительных машин и баз данных Министерства цифрового развития, связи и массовых коммуникаций Российской Федерации.

Подробнее

Преимущества NPT Traffic Analyzer

• Полностью отечественная разработка
• Работа на отечественных ОС (ALT Linux, Astra Linux и др.) и Windows
• Соответствие требованиям ГОСТ Р 72289-2025 «Единая энергетическая система и изолированно работающие энергосистемы. Релейная защита и автоматика. Автоматизированные системы мониторинга релейной защиты и автоматики» (раздел 5.2 «Требования к мониторингу и диагностике цифровых коммуникаций» и Приложение Е «Перечень событий для мониторинга и диагностики цифровых коммуникаций»)
• Поддержка распределённой и централизованной конфигурации
• Гибкая настройка сетевых интерфейсов и триггеров для записи трафика
• Работа через браузер без установки клиентского ПО, поддержка отечественных браузеров
• Продвинутый инструмент для ведения истории загрузок и валидации файла описания конфигурации подстанции (SCD)
• Наличие оценки доступности и состояния оборудования, подключённого к локальной вычислительной сети подстанции
• Удобная визуализация соответствия передачи данных стандарту МЭК 61850 и файлу описания конфигурации подстанции (SCD)

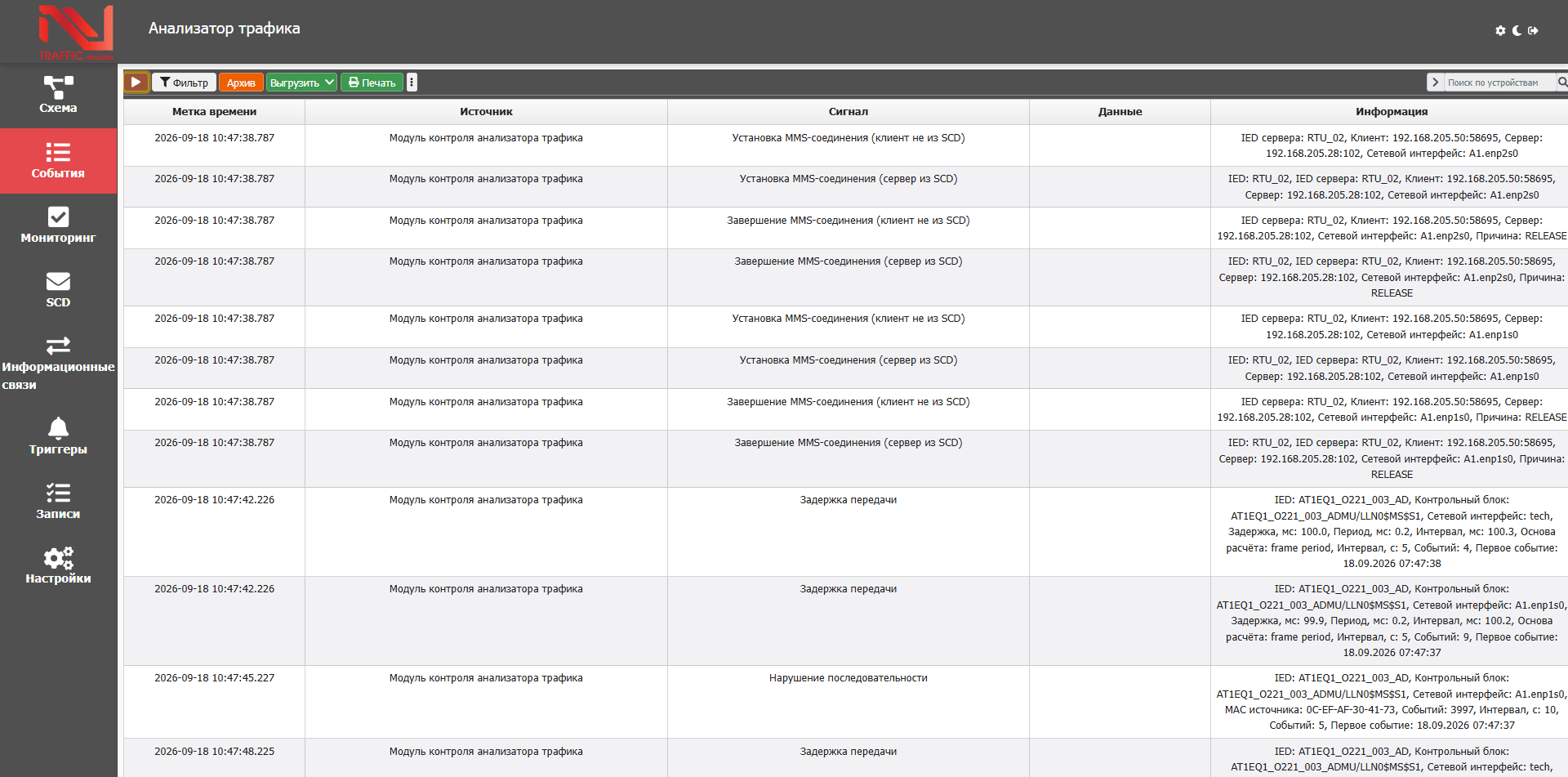

• Наличие полнофункционального журнала событий с регистрацией событий отклонения от нормального режима работы сети

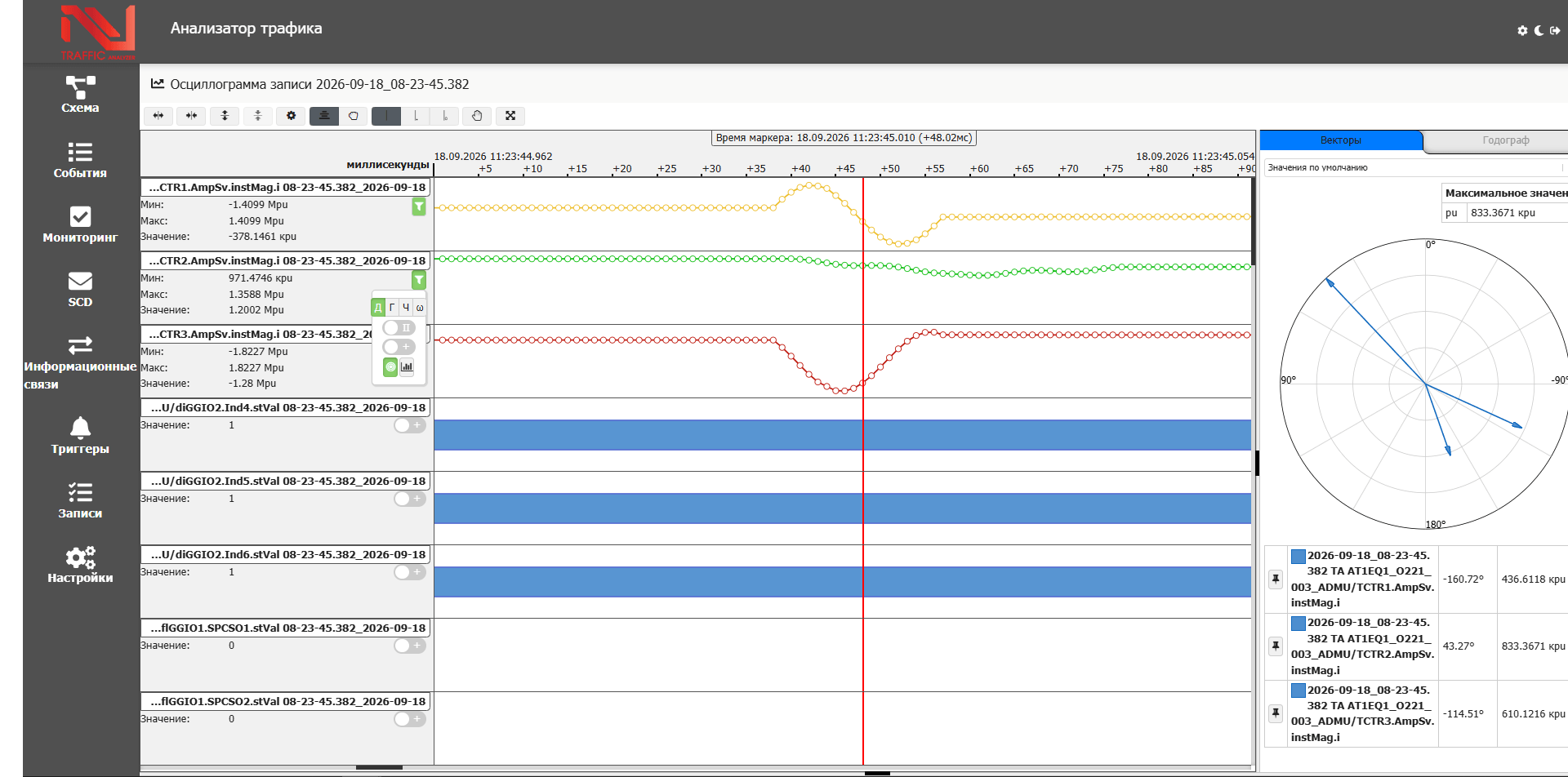

• Наличие инструмента для формирования и просмотра осциллограмм в формате COMTRADE по данным GOOSE и SV сообщений
• Оценка резерва пропускной способности и запаса производительности сети
• Анализ PTP-трафика локальной вычислительной сети подстанции
• Выдача обобщённой сигнализации в АСУ ТП при отклонении параметров сети от заданных настроек
• Оперативное реагирование службы технической поддержки
• Длительное сопровождение объектов, находящихся в промышленной эксплуатации, с возможностью обновления и модернизации

Основные функции NPT Traffic Analyzer

• Анализ файла описания конфигурации подстанции (SCD)
• Анализ трафика на соответствие источников и приёмников сигналов конфигурации, определённой файлом описания конфигурации подстанции (SCD)
• Анализ и оценка временных характеристик передаваемых сигналов по протоколам стандарта МЭК 61850 внутри локальной вычислительной сети с оценкой резерва пропускной способности
• Оценка доступности и состояния оборудования, подключённого к локальной вычислительной сети подстанции
• Оценка времени доставки сообщений между элементами автоматизированной системы управления технологическим процессом
• Расчёт запаса производительности локальной сети исходя из максимально возможного трафика электрической подстанции
• Регистрация трафика локальной вычислительной сети как периодически, так и по триггерам
• Формирование записей осциллограмм в формате COMTRADE по данным GOOSE и SV сообщений, зафиксированных в трафике локальной вычислительной сети
• Хранение записей трафика и осциллограмм в соответствии с настройками глубины хранения трафика (в днях) и занимаемого места на диске
• Регистрация событий отклонения от нормального режима работы сети в соответствии с ГОСТ Р 72289-2025 «Единая энергетическая система и изолированно работающие энергосистемы. Релейная защита и автоматика. Автоматизированные системы мониторинга релейной защиты и автоматики»
• Формирование отчётов по зафиксированным событиям
• Формирование обобщённой сигнализации в АСУ ТП при обнаружении отклонений параметров ЛВС от заданных настроек
