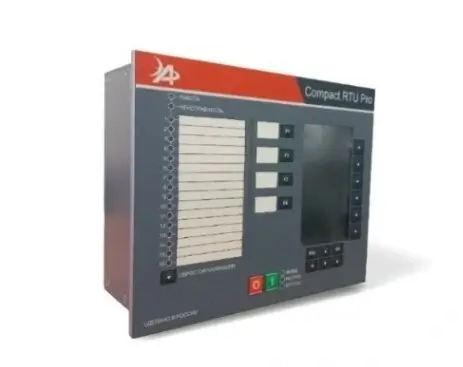

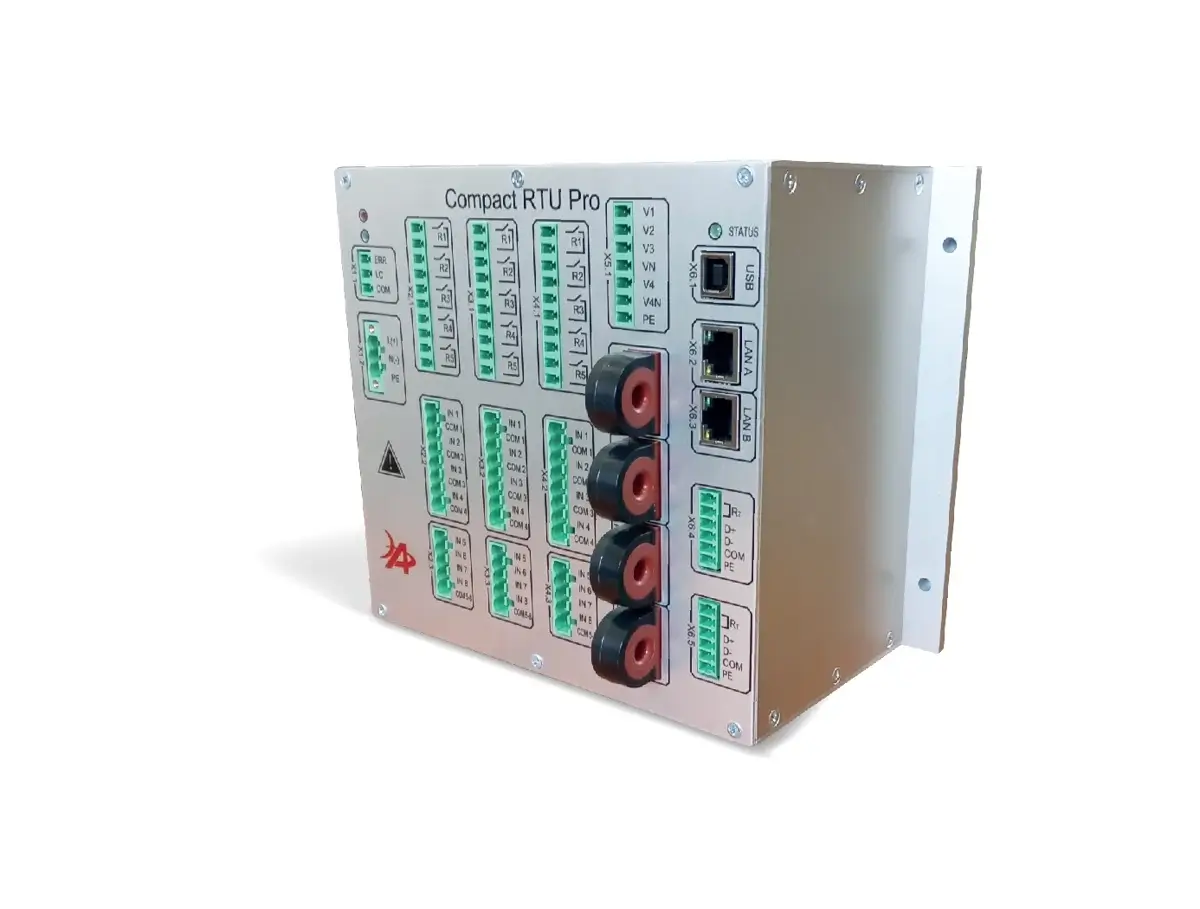

Compact RTU Pro

Интеллектуальное электронное устройство Compact RTU Pro может применяться для приема и передачи релейных сигналов по сети Ethernet по протоколу МЭК 61850-8-1 (GOOSE), ввода и вывода защит и автоматики, изменения заранее созданных конфигураций автоматики, выбора защитных характеристик, дистанционного ввода и энергонезависимого хранения установок защит и созданных конфигураций автоматики, блокировки всех выходов при неисправности устройства для исключения ложных срабатываний.

Функции защиты

•токовая отсечка (ТО) от всех видов коротких замыканий;

•направленная или ненаправленная четырёхступенчатая максимальная токовая защита (МТЗ) от всех видов коротких замыканий. Ступени имеют независимую или зависимую (инверсную, сильно инверсную, чрезвычайно инверсную) времятоковую характеристику. Возможность использования МТЗ совместно с пусковым органом по напряжению;

•токовая отсечка (ТО) от коротких замыканий на землю в сетях с заземленной нейтралью;

•направленная или ненаправленная четырёхступенчатая токовая защита нулевой последовательности (ТЗНП) от коротких замыканий на землю в сетях с заземленной нейтралью;

•логическая защита шин (ЛЗШ). ЛЗШ предназначена для ускорения действия МТЗ ввода при коротком замыкании на шинах присоединения. Подключение цепей логической защиты шин может быть выполнено параллельным или последовательным соединением;

•автоматический ввод ускорения любых ступеней МТЗ и ТЗНП при включении выключателя;

•блокировка МТЗ и ТЗНП при бросках тока намагничивания;

•защита от обрыва фазы и несимметрии нагрузки (ЗОФ). ЗОФ выполняется с контролем соотношения токов прямой и обратной последовательностей;

•токовая защита по току обратной последовательности (ТЗОП) с независимой или зависимой времятоковой характеристикой;

•защита от однофазных замыканий на землю (ОЗЗ) по сумме высших гармоник;

•защита от однофазных замыканий на землю (ОЗЗ) по току основной частоты;

•защита от однофазных замыканий на землю по напряжению 3U0 или Un;

•защита от однофазных перемежающихся замыканий на землю;

•защита от дуговых замыканий (ЗДЗ). Реализована логика отключения с контролем протекания тока повреждения и применением внешних датчиков дуги;

•защита от снижения/повышения напряжения;

•защита от снижения/повышения частоты;

•защита при пуске двигателя. Функция контролирует затяжные пуски асинхронных двигателей;

•защита от заклинивания ротора;

•защита по скорости изменения частоты;

•устройство резервирования при отказе выключателя (УРОВ);

•контроль исправности цепей напряжения (КЦН);

•контроль цепей ТТ.

Функции автоматики

•функции автоматики управления выключателем (АУВ);

•контроль износа выключателя;

•одно- или двукратное АПВ;

•автоматическое включение резервного питания (АВР) с функцией восстановления нормального режима (ВНР);

•операции отключения и включения выключателя по внешним командам (в том числе и дистанционным) с защитой от многократных включений выключателя;

•возможность подключения внешних защит (например, газовой);

•исполнение внешних сигналов (например, АЧР, ЧАПВ, САОН и пр.);

•возможность реализовать АЧР и ЧАПВ с применением защитных функций от снижения частоты;

•контроль уровня активной и реактивной мощности.

Функции регистратора аварийных событий

Возможности пуска по заданным условиям:

U_A, U_B, U_C;
U₁, U₂, 3U₀;
I_A, I_B, I_C;
I₁, I₂, 3I₀;
f;
дискретный сигнал;
ручной (программный);
внутренний логический.

Ведение журнала событий.

Дополнительные функции РЗА

•быстрая свободно программируемая логика (не более 3 мс на выполнение одного алгоритма);

•прием и передача релейных сигналов по сети Ethernet по протоколу МЭК 61850-8-1 (GOOSE);

•дистанционное задание или изменение внутренней конфигурации (ввод/вывод защит и автоматики, изменение заранее созданных конфигураций автоматики, выбор защитных характеристик и т.д.);

•дистанционный ввод и энергонезависимое хранение уставок защит и созданных конфигураций автоматики;

•блокировка всех выходов при неисправности устройства для исключения ложных срабатываний.

Функции АСУ ТП и ТМ

•ввод информации телеизмерения текущих значений тока и напряжения;

•ввод информации телесигнализации о состоянии дискретных сигналов с регистрацией событий с точностью привязки событий ко времени не хуже 1 мс;

•вывод команд дистанционного управления;

•прием и передача данных о состоянии дискретных и аналоговых сигналов по сети Ethernet по протоколу МЭК 61850-8-1 (GOOSE);

•интеграция микропроцессорных устройств через интерфейсы RS 422/485, Ethernet с использованием протоколов МЭК 61850-8-1 (MMS), МЭК 60870-5-101/103/104, Modbus RTU/TCP и др.;

•локальная архивация и буферирование данных о произошедших событиях;

•расчет режимных параметров и интегральных значений по данным о текущих значениях тока и напряжения;

•технический учет электрической энергии;

•выполнение алгоритмов свободно программируемой логики;

•выполнение алгоритмов блокировки и разрешения управления коммутационными аппаратами (вывод управления, перевод управления в режимы «местное» и «дистанционное», контроль исполнения команд);

•выполнение алгоритмов оперативной блокировки разъединителей (функция ОБР);

•предварительная обработка получаемой информации, буферирование и передача на сервер SCADA и/или в СКСУ по сети Ethernet с использованием протоколов TCP/IP МЭК 61850-8-1 (MMS), МЭК 60870-5-104;

•передача информации в диспетчерские пункты по сети Ethernet с использованием протокола TCP/IP МЭК 60870-5-104 или по RS 422/485 с использованием протокола МЭК 60870-5-101;

•синхронизация с единым астрономическим временем по протоколам NTP, SNTP, PTP с точностью привязки не хуже ± 0,5 мс;

•возможность управления присоединением с панели управления;

•аппаратная и программная поддержка протокола резервирования PRP.
