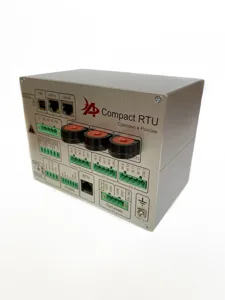

Compact RTU

Контроллер многофункциональный интеллектуальный Compact RTU предназначен для сбора и обработки аналоговой и дискретной информации о состоянии объекта, а также для управления исполнительными устройствами различного назначения.

Compact RTU может применяться для построения систем диспетчерского контроля и управления, автоматизированных систем управления технологическими процессами энергообъектов, систем телемеханики, систем сбора и передачи технологической информации.

Область применения контроллера:

•Контроллер ячейки (0,4; 6; 10; 20; 35 кВ);

•Многофункциональный измерительный преобразователь;

•Преобразователь дискретных сигналов;

•Устройство связи с объектом.

В Compact RTU реализована модульная структура, позволяющая выпускать контроллер в различных конфигурациях, которые определяются набором внутренних модулей. Итоговая конфигурация, обеспечивающая требуемый функционал контроллера, формируется по желанию заказчика из общего перечня доступных конфигураций.

Конструктивно контроллер выполнен в виде компактного моноблока с металлическим корпусом, обеспечивающим защиту от проникновения внутрь твердых частиц, пыли и воды. Габаритные размеры контроллера не превышают значений 200х165х140 мм (ШхВхГ), масса контроллера в максимальной конфигурации составляет не более 2 кг.

Корпус имеет механические элементы, обеспечивающие его надежное крепление на DIN-рейку, либо на монтажную панель. Базовая модификация контроллера рассчитана на установку двух модулей ввода вывода, расширенная – до четырех модулей. Набор модулей ввода вывода включает в себя аналоговые и дискретные модули нескольких модификаций.

В зависимости от области применения контроллер может комплектоваться различными программными модулями, обеспечивающими работу с наиболее распространенными информационными протоколами: МЭК 61850, МЭК 870-5-104, Modbus RTU, Modbus TCP и т.д.

Характеристики

Базовый комплект контроллера Compact RTU с двумя модулями ввода-вывода имеет следующие технические характеристики:

•крепление на DIN-рейку или на монтажную панель;

•рабочий диапазон температур от -10 до +45 °C;

•питание 220 В (постоянного или переменного тока) или 24 В постоянного тока;

•3 канала измерения тока номинальным значением 1 или 5 А;

•3 канала измерения напряжения номинальным значением 100 В (57,7 В) или 0,4 кВ (231 В);

•12 дискретных входов с внешним питанием 220 В; 16 или 12 входов для датчиков «сухой контакт» с питанием от модуля (24 В);

•3, 4 или 6 выходных реле для коммутации цепей управления переменного и постоянного тока номинальным напряжением до 220 В;

•2 канала Ethernet (10/100 RJ45) для интеграции контроллера в системы ТМ, АСУ ТП и связи с другими устройствами;

•изолированный порт RS485 для интеграции внешних устройств;

•разъем для подключения внешнего модуля индикации (в состав контроллера не входит).

Функции

Основными функциями контроллера при максимальной конфигурации являются:

ввод информации телеизмерения текущих значений напряжения и тока от трансформаторов напряжения и трансформаторов тока;
ввод информации телесигнализации о состоянии дискретных сигналов с регистрацией событий с точностью не хуже 1 мс;
вывод команд телеуправления;
прием и передача данных о состоянии дискретных и аналоговых сигналов по сети Ethernet по протоколу МЭК 61850-8-1 (GOOSE);
интеграция других микропроцессорных устройств через интерфейсы RS-422/485, Ethernet с использованием протоколов ГОСТ Р МЭК 60870-5-101/103/104, МЭК 61850 MMS, Modbus и др.;
локальная архивация и буферирование данных о произошедших событиях;
расчет режимных параметров и интегральных значений по данным о текущих значениях тока и напряжения;
технический учет электрической энергии;
выполнение алгоритмов свободно программируемой логики;
предварительная обработка получаемой информации, временное ее сохранение и передача на сервер верхнего уровня и/или на шлюз телемеханики по сети Ethernet с использованием протоколов TCP/IP МЭК 61850-8-1 (MMS), ГОСТ Р МЭК 60870-5-104;
передача информации в диспетчерские пункты по сети Ethernet с использованием протокола TCP/IP ГОСТ Р МЭК 60870-5-104 или по RS-422/485 с использованием протокола ГОСТ Р МЭК 60870-5-101;
самодиагностика устройства.

Расширение функциональных возможностей

Расширение функциональных возможностей контроллера обеспечивается по двум направлениям:

Интерфейсные возможности

Замена базовой платы процессорного модуля на другие модификации, позволяющие интегрировать контроллер в промышленные сети Ethernet с использованием протокола параллельного резервирования PRP(Parallel Redundancy Protocol, стандарт МЭК 62439), обеспечивающего гарантированную передачу сообщений без потерь в случае сбоя в сетевом соединении или устройстве.

При этом достигается высокая скорость обновления информации, которая позволяет применять контроллер в АСУ ТП с развитой вертикальной архитектурой и решать задачи, связанные с управлением в режиме реального времени.

Коммуникационные возможности

Расширение за счет дополнительных удаленных устройств ввода/вывода с различным исполнением аналоговых и цифровых модулей.

Процессорный модуль содержит энергонезависимую память достаточного размера для хранения программ и данных со временем хранения при отсутствии питания не менее 10 лет.

Конфигурирование, настройка и диагностика контроллера производится через ПО «SCADA Studio Конфигуратор контроллера NPT» и через WEB-интерфейс.
